Ludre VTK AO

DOWNLOADABLE FILES
- SAMPLE LABVIEW SOFTWARES

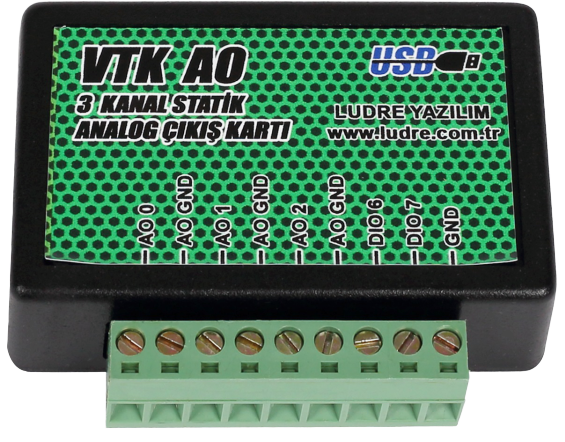

LUDRE VTK AO USB 3 CH 12 BIT ANALOG OUTPUT CARD
TECHNICAL SPECIFICATIONS
The number of Output: 3 Analog Output, 2 TTL Digital Input-Output
Resolution: 12 bit
Sample (Sample Rate): 100 samples/s
Output Ranges: 0-5 V
Driver Compatibility: Windows 32-64 Bit, Linux, Mac OS
Product Content: VTK AO, USB 2.0 Cable, Product quality control and calibration report.
Dimensions: 7,25 cm x 4,50 cm x 2,20 cm
DESCRIPTION
It is designed for analog control applications. Simultaneous output from 3 channels is provided. With the buffer on the output floor, it does not need a booster.
RANGE OF APPLICATION
Automation, Motor Speed Control, Proportional Valve Control
PRODUCT DRIVER
USB plug-and-play feature.
https://www.ftdichip.com/Drivers/D2XX.htm
DOCUMENTS
Ludre VTK AO
Ludre VTK AO TR PDF
Ludre VTK AO ENG PDF
LABVIEW EXAMPLES
Sample LabVIEW Softwares
Measuring Response Time 1 / Ölçüm Tepki Süresi 1
Measuring Response Time 2 / Ölçüm Tepki Süresi 2
Spring Pushbutton Counter - Counter / Yaylı Buton Sayacı - Sayaç
Digital Output Led Control / Dijital Çıkışlı Led Kontrol
8 Led Indicator Digital Output / 8 Led Göstergeli Dijital Çıkış
Light Intensity Measurement / Işık Şiddeti Ölçümü
Stepper Motor Half Step Control / Step Motor Yarım Adım Kontrolü
Stepper Motor Full Step Control / Step Motor Tam Adım Kontrolü
Stepper Motor Advanced Control / Step Motor Gelişmiş Kontrolü
Magnetic Field Detection / Manyetik Alan Tespiti
RGB Led Driver / RGB Led Sürücüsü
Opto Isolator Counter Led Burning / Opto İzolatör Sayaç Led Yakma
Transition Counter with Opto Isolator / Opto İzolatörlü Geçiş Sayacı
What is Data Acquisition Card?
Data collecting; It is the process of collecting, testing and measuring information about the variables studied and established in a systematic way. In this way, relevant questions can be answered and the results evaluated. The combined information helps us gather the main points. The aim of all data collection efforts is to capture quality evidence that will later translate into rich data analysis and to provide a believable and reliable answer to the questions posed. In this respect, reporting and analysis are very important. Graphical visualization and recording of data can be done with data collection software. The hardware that contains the software that performs all these operations related to data collection is called the Data Collection Card.
What is Data Logger?
A data logger is an electronic device that records location-related data over time or with a device or sensor, or through external device and sensors. They are based on a digital processor.
LUDRE VTK AO USB 3 KANAL 12 BIT ANALOG ÇIKIŞ KARTI
TEKNİK ÖZELLİKLERİ
Çıkış Sayısı: 3 Analog Çıkış, 2 TTL Dijital Giriş-Çıkış
Çözünürlük: 12 Bit
Örnekleme (Örnek Oran): 100 örnek/s
Çıkış Aralıkları: 0-5 V
Sürücü Uyumluluğu: Windows 32-64 Bit, Linux, Mac OS
Ürün İçeriği: VTK AO, USB 2.0 Kablo, Ürün kalite kontrol ve kalibrasyon raporu.
Boyutlar: 7,25 cm x 4,50 cm x 2,20 cm
HAKKINDA
Analog kontrol uygulamaları için tasarlanmıştır. 3 kanaldan eş zamanlı çıkış sağlanır. Çıkış katındaki tampon ile hidrofora ihtiyaç duymaz.
UYGULAMA ALANLARI
Otomasyon, Motor Hız Kontrolü, Oransal Valf Kontrolü
ÜRÜN SÜRÜCÜSÜ
USB tak çalıştır özelliği.
https://www.ftdichip.com/Drivers/D2XX.htm
BELGELER
Ludre VTK AO
Ludre VTK AO TR PDF
Ludre VTK AO ENG PDF
LABVIEW ÖRNEKLERİ
Sample LabVIEW Softwares
Veri Toplama Kartı Nedir?
Veri toplama ; Çalışılan, sistematik bir şekilde kurulan değişkenler hakkında bilgi toplama, test etme ve ölçme sürecidir. Bu şekilde ilgili sorular cevaplanabilir ve sonuçlar değerlendirilebilir. Birleştirilen bilgiler, ana noktaları bulmamıza yardımcı olur. Tüm veri toplama çabalarının amacı, daha sonra zengin veri analizine dönüşecek kaliteli kanıtlar elde etmek ve sorulan sorulara inandırıcı ve güvenilir yanıtlar sağlamaktır. Birleştirilen bilgiler, ana noktaları toplamamıza yardımcı olur. Bu açıdan raporlama ve analizler çok önemlidir. Veri toplama yazılımları ile verilerin grafiksel olarak görselleştirilmesi ve kaydedilmesi yapılabilmektedir. Veri toplama ile ilgili tüm bu işlemleri gerçekleştiren yazılımların içinde bulunduğu donanıma 'Veri Toplama Kartı' adı verilir.
Veri Kaydedici Nedir?
Veri kaydedici, konumla ilgili verileri zaman içinde veya bir cihaz veya sensörle veya harici cihaz ve sensörler aracılığıyla kaydeden elektronik bir cihazdır. Dijital bir işlemciye dayalıdırlar.
