Kapalı Bomba Test Sistemi

AMAÇ VE KAPSAM

Amaç:
Bu dokümanın amacı, Kapalı Patlama Test Sistemi kullanılarak gerçekleştirilen basınç ve patlama testlerinin güvenli, kontrollü
ve standartlara uygun şekilde yürütülmesini sağlamaktır.

Bu doküman ile;
Test sürecinin doğru uygulanması,
Personel güvenliğinin sağlanması,
Ekipman ve tesisatın korunması,
Test sonuçlarının güvenilirliğinin artırılması
hedeflenmektedir.

Kapsam:

Bu doküman;
Kapalı Patlama Test Sistemi’nin kurulumu, işletilmesi, test uygulamaları, güvenlik önlemleri, bakım faaliyetleri ve raporlama
süreçlerini kapsamaktadır.
Bu prosedür;
Test operatörleri,
Teknik personel,
Bakım ekipleri,
Denetim yetkilileri
tarafından uygulanmak üzere hazırlanmıştır.
Bu doküman, sistem dışında gerçekleştirilen test uygulamalarını kapsamaz.

SİSTEM TANIMI VE TEKNİK ÖZELLİKLER

Sistem Genel Yapısı
Kapalı Patlama Test Sistemi, yüksek basınç altında gerçekleştirilen testlerin güvenli şekilde uygulanabilmesi amacıyla,
yüksek dayanımlı malzemeler kullanılarak tasarlanmış ve imal edilmiştir.
Sistem; basınç kabini, taşıyıcı gövde, bağlantı elemanları, ölçüm sistemleri ve güvenlik donanımlarından oluşmaktadır.
Sistem Bileşenleri
Sistem aşağıdaki ana bileşenlerden oluşur:
Yüksek dayanımlı test kabini
Basınç üretim ünitesi
Hassas basınç sensörleri
Sıcaklık ölçüm sensörleri

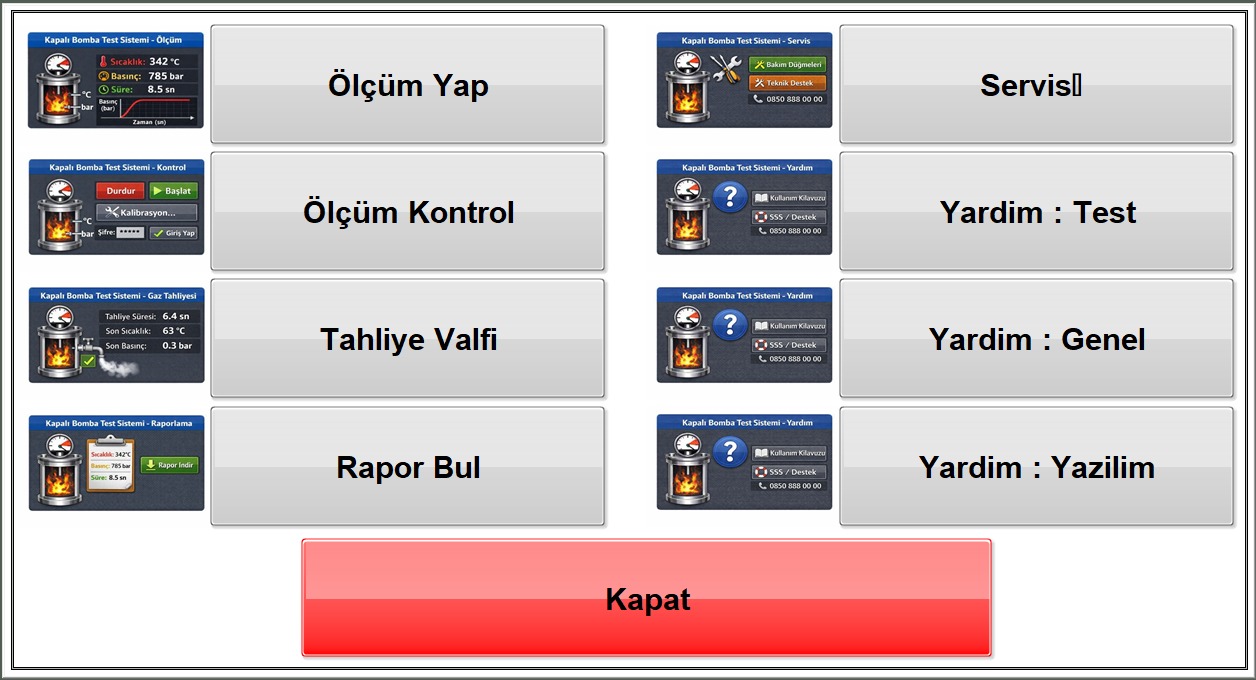

Dijital kontrol paneli
Acil durdurma sistemi
Basınç tahliye hattı
Filtrasyon ve gaz yönlendirme sistemi

SİSTEM TANIMI VE TEKNİK ÖZELLİKLER

Teknik Özellikler

Parametre Değer

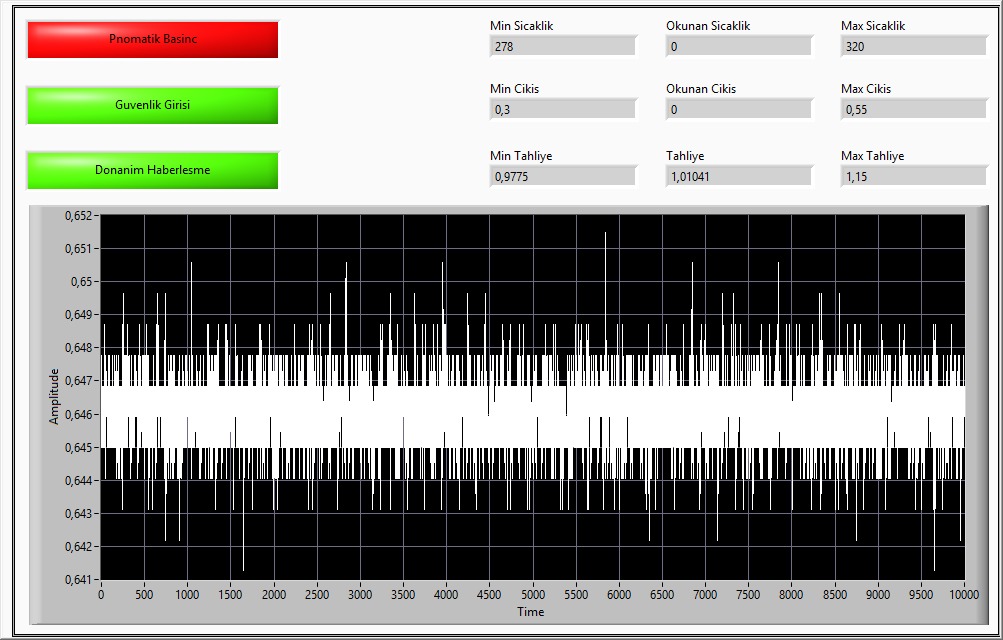

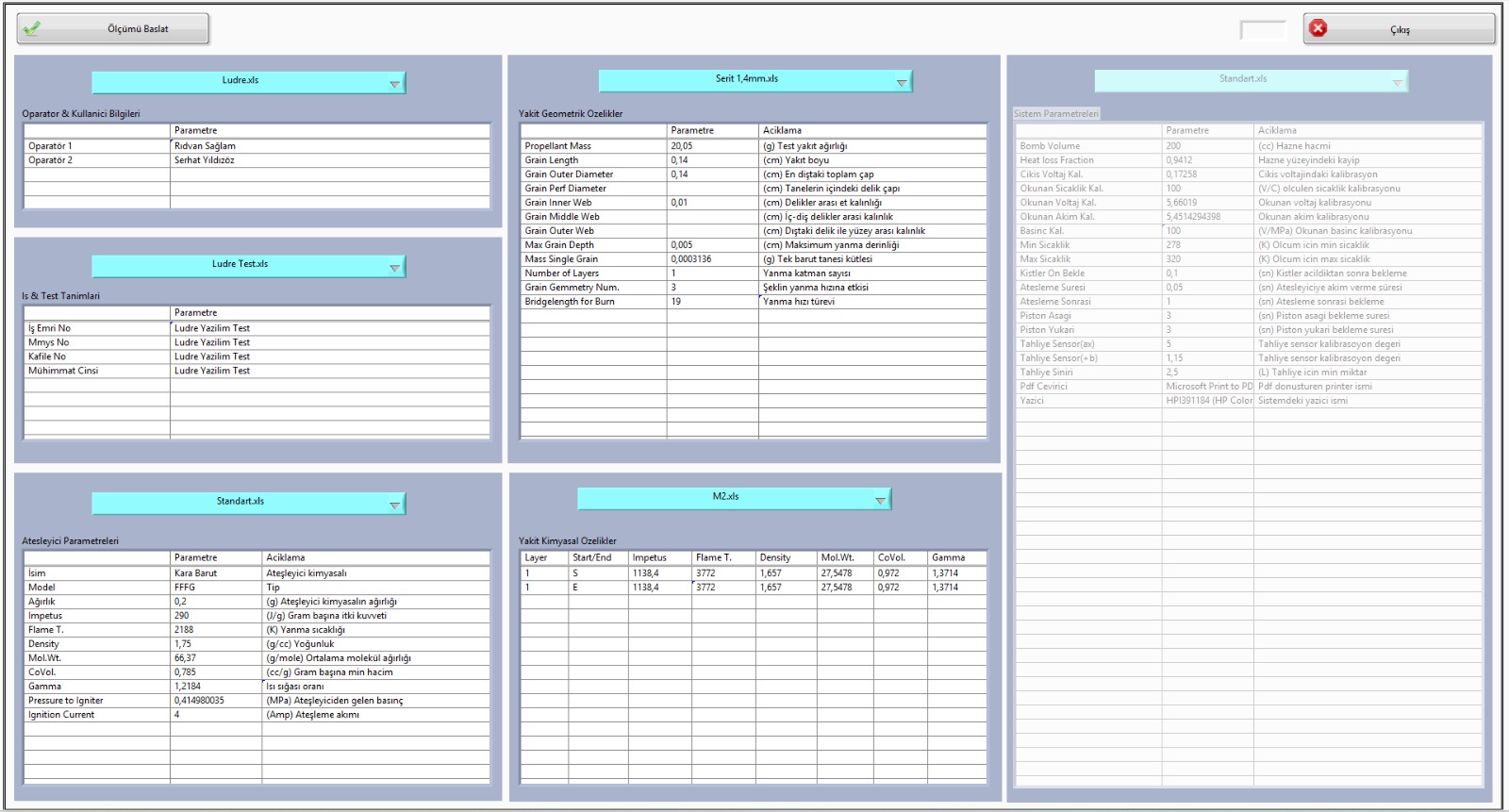

Ölçüm ve Kontrol Sistemleri

Dijital basınç göstergeleri,
Veri kayıt ünitesi,
Uzaktan izleme ekranı,
Otomatik alarm sistemi
bulunmaktadır.

Tüm ölçümler kayıt altına alınmakta ve raporlama amacıyla arşivlenmektedir.

SİSTEM TANIMI VE TEKNİK ÖZELLİKLER

Güvenlik Donanımları
Sistem aşağıdaki güvenlik ekipmanları ile donatılmıştır:
Patlamaya dayanıklı muhafaza kabini
Basınç emniyet valfi
Aşırı sıcaklık koruma sistemi
Gaz sızdırmazlık contaları
Acil tahliye mekanizması

Mekanik Dayanım Referans Değerleri
Kullanılan ASTM A29 / 4140–4145 ve EN 10083-1 / 42CrMo4 kalite çelik malzemeler için mekanik özellikler, ilgili uluslararası
standartlarda tanımlanan minimum değerler esas alınarak değerlendirilmiştir.

Bu kapsamda referans alınan tipik mekanik özellikler aşağıda verilmiştir:
Akma Dayanımı (Re): ≥ 650 MPa
Çekme Dayanımı (Rm): 850 – 1000 MPa
Uzama (A): ≥ 12 %
Sertlik: ~250 HB
Bu değerler, yüksek basınçlı test sistemlerinde güvenli kullanım için yeterli dayanım sağlamaktadır
